- Tragfähigkeit 250 – 1.000 kg/m²
- Max. 3 geschossige Bauweise
- Max. Höhe = 8.500 mm OK (Oberkannte?) Fußboden
- Bodenbelag Spanplatte 38 mm / Gitterost
- Treppen 35° / 38° / 45 °
- Geländer Höhe 1.100 mm
- Aussteifung mittels Kreuzverbänden / Domstreben
- Selbsttragende Stahlkonstruktion ohne Anbindung an die Gebäudestruktur
- Auf jeden tragfähigen Beton-Hallenboden aufzustellen
- Kaltgeformte C-Profile als Träger aus verzinktem Stahl gem. Statik
- Schraubsystem ohne Stahlbauarbeiten vor Ort – 100 % vorgefertigt
- RAL Farbton nach Wahl
- Stahlbau gem. FEM – EU-Norm
- Prüffähige Statik gegen Mehrpreis möglich
- Ausführung gem. ArbStättV (Arbeitsstättenverordnung)
Lagerbühnen
Beste Qualität
aus Stahl
Made in Germany
für kurze Lieferzeiten
Zubehör
in unendlichen Ausführungen
Höchste Stabilität
Und hohe Fachlasten
Die passende Lagerbühne für jeden!
Die Anwendungsmöglichkeiten einer Lagerbühne sind sehr vielschichtig. Ob als Blocklager, als Aufenthalts-/Pausenraum oder Büro, Produktionsfläche oder für die Kommissionierung. Mit einer Lagerbühne erhalten Sie die Flexibilität Ihres Lagers.
Eine Lagerbühne ist, beachtet man die heutigen Immobilien- und Grundstückspreise, deutlich preiswerter und schneller als eine Hallenerweiterung / -anbau.

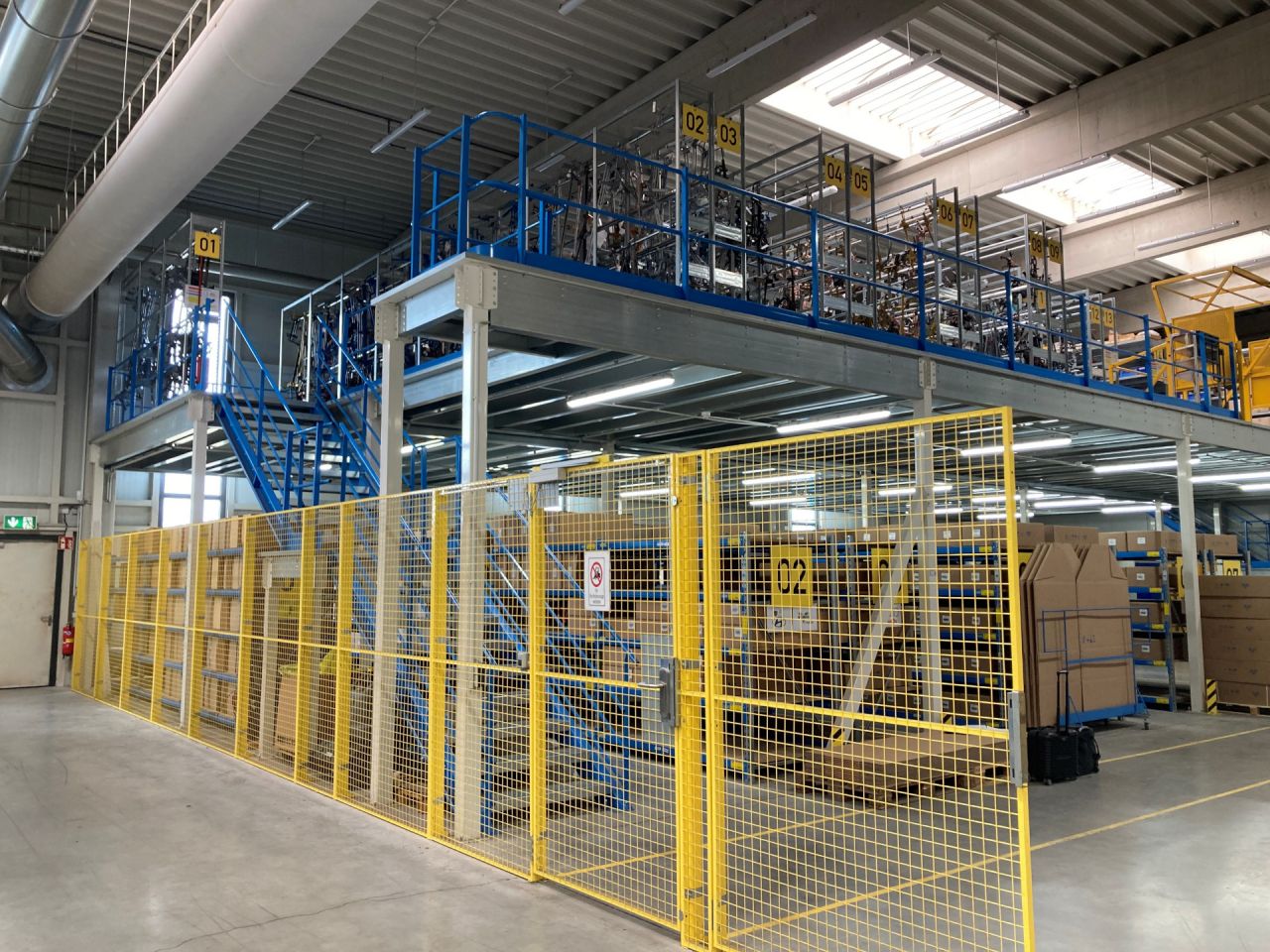

Lagerbühne Standard

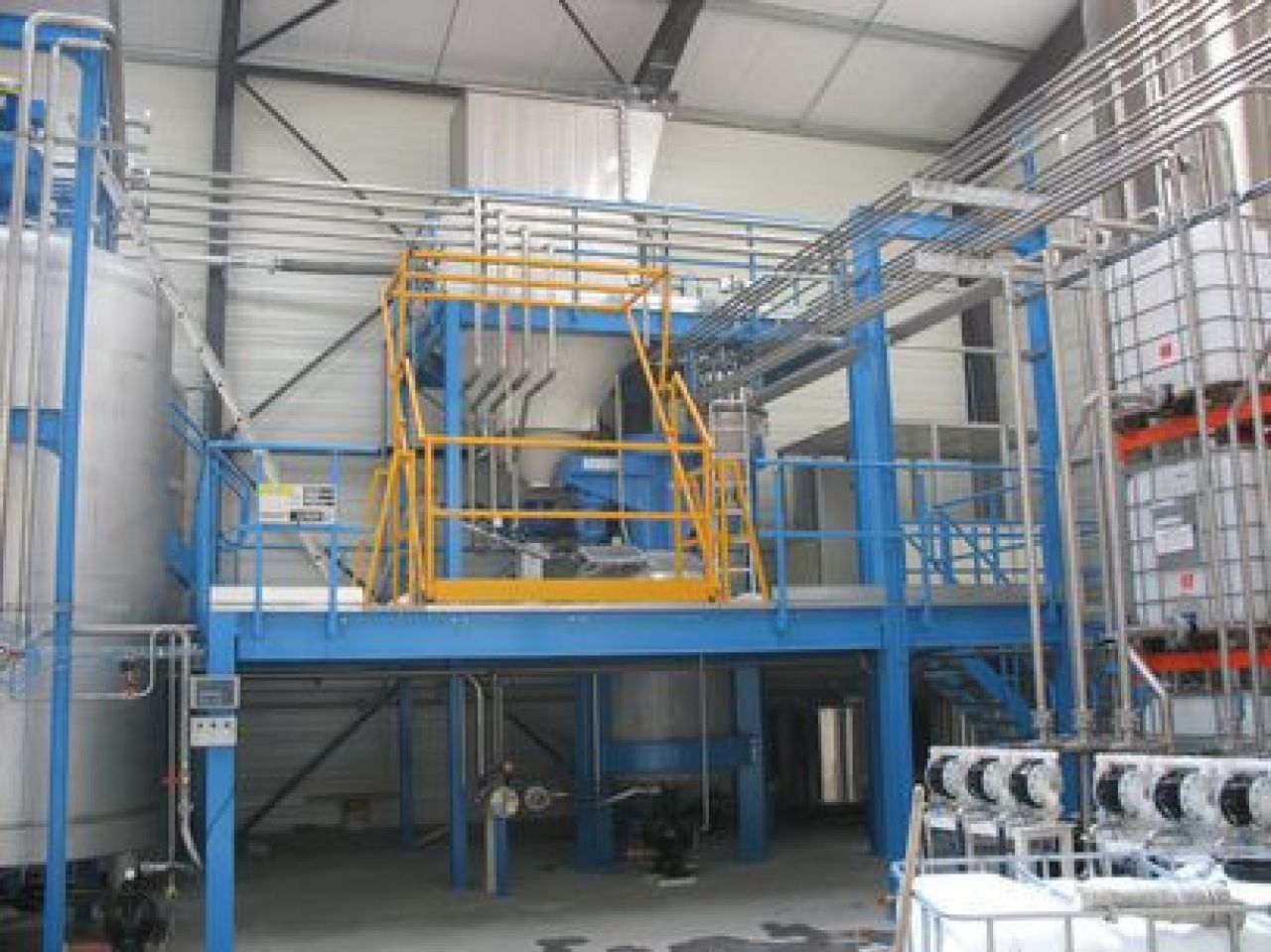

Lagerbühne „Heavy Duty“
- Tragfähigkeit 500 – 3.000 kg/m²
- Max. 5 geschossige Bauweise
- Bodenbelag Spanplatte 38 mm / Gitterost
- Treppen 35° / 38° / 45 °
- Geländer Höhe 1.100 mm
- Aussteifung mittels biegesteifen Stößen in der Stahlkonstruktion
- Selbsttragende verzinkte Stahlkonstruktion ohne Anbindung an die Gebäudestruktur
- Beton-Hallenboden muss auf Tragfähigkeit überprüft werden
- Träger und Stützen aus warmgewalzten HEA / IPE Profilen
- Schraubsystem ohne Stahlbauarbeiten vor Ort – 100 % vorgefertigt
- Stahlbau gem. FEM – EU-Norm
- Prüffähige Statik gegen Mehrpreis möglich
- Ausführung gem. ArbStättV (Arbeitsstättenverordnung)

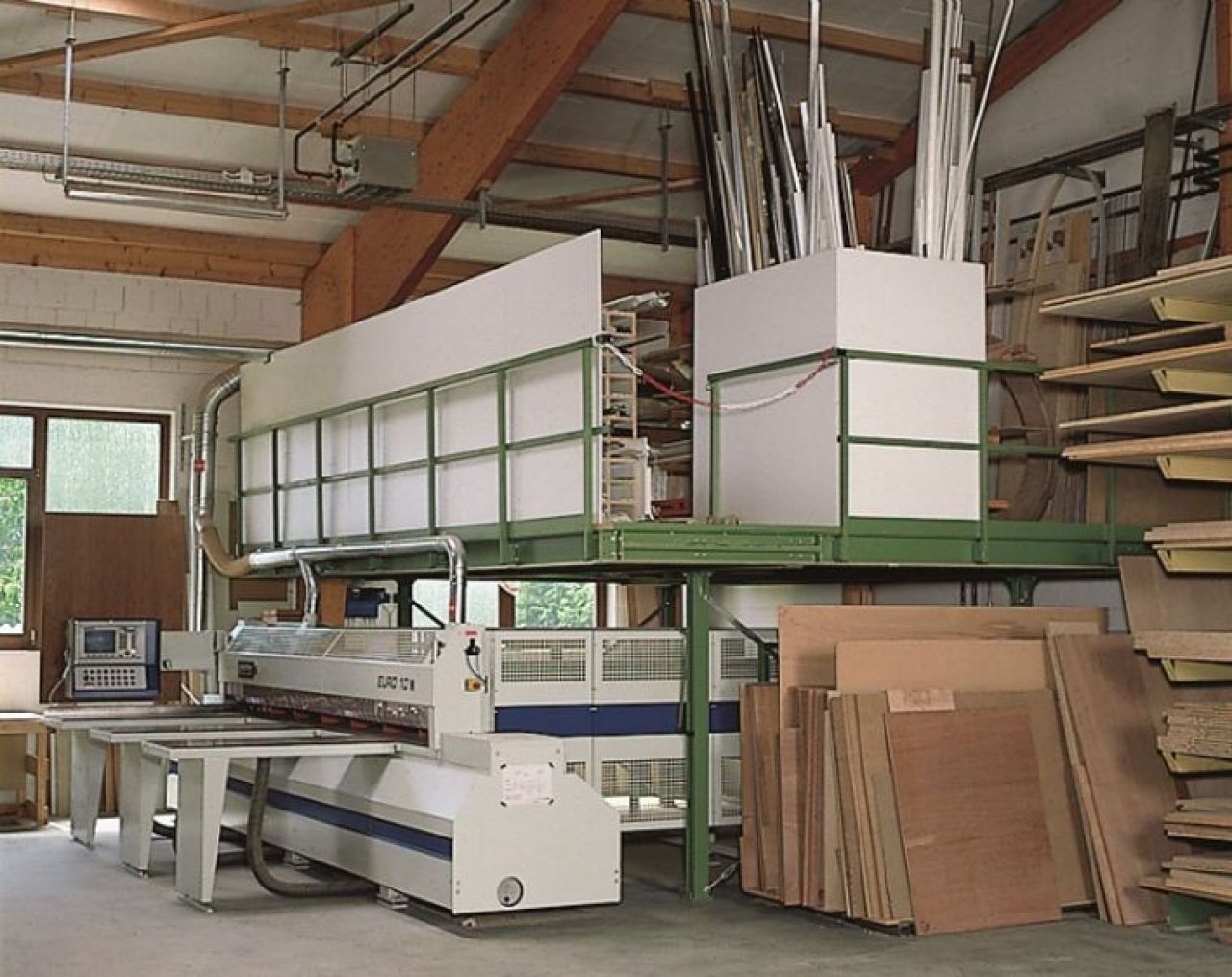

Technik-Lagerbühne
- Tragfähigkeit 250 – 1.000 kg/m²
- spezielle Lagerbühnen für technische Komponenten und Einbauten
- werden z.B. in Produktionsbereichen eingesetzt um Kompressoren o.ä. über Produktionsmaschinen zu installieren.
- max. Höhe = 6.000 mm OK Fußboden
- Bodenbelag Spanplatte 38 mm / Gitterost
- Treppen 35° / 38° / 45 °
- Geländer Höhe 1.100 mm
- Aussteifung mittels Kreuzverbänden / Domstreben
- selbsttragende Stahlkonstruktion ohne Anbindung an die Gebäudestruktur
- auf jeden tragfähigen Beton-Hallenboden aufzustellen
- Stützen in RAL Farbton nach Wahl
- kaltgeformte C-Profile als Träger aus verzinktem Stahl gem. Statik
- Stahlbau gem. FEM – EU-Norm
- prüffähige Statik gegen Mehrpreis möglich
- Ausführung gem. ArbStättV (Arbeitsstättenverordnung

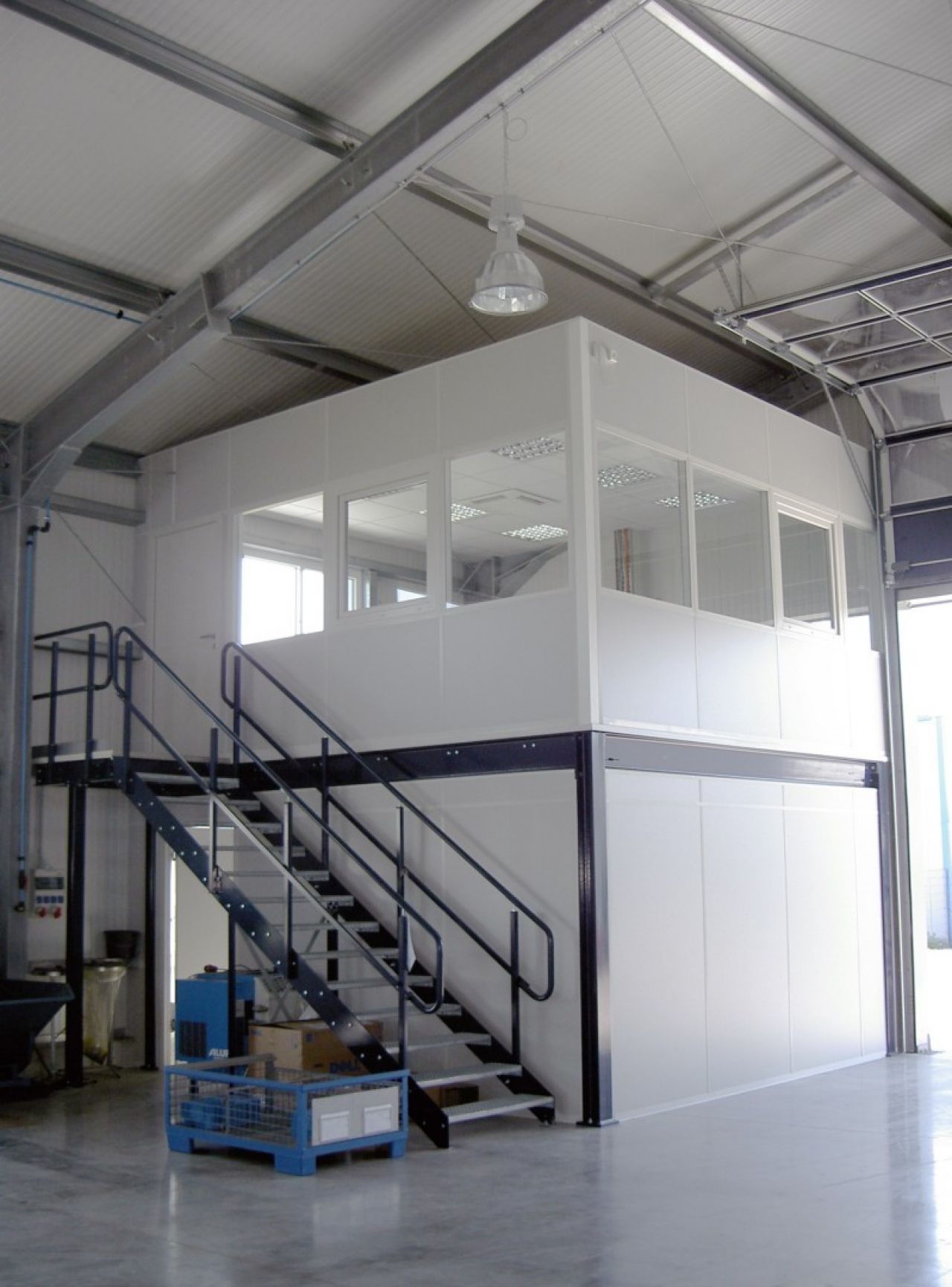

Lagerbühne mit Hallenbüro
- Tragfähigkeit 250 – 1.000 kg/m²
- spezielle Lagerbühnen für technische Komponenten und Einbauten
- werden z.B. in Produktionsbereichen eingesetzt um Kompressoren o.ä. über Produktionsmaschinen zu installieren.
- max. Höhe = 6.000 mm OK Fußboden
- Bodenbelag Spanplatte 38 mm / Gitterost
- Treppen 35° / 38° / 45 °
- Geländer Höhe 1.100 mm
- Aussteifung mittels Kreuzverbänden / Domstreben
- selbsttragende Stahlkonstruktion ohne Anbindung an die Gebäudestruktur
- auf jeden tragfähigen Beton-Hallenboden aufzustellen
- Stützen in RAL Farbton nach Wahl
- kaltgeformte C-Profile als Träger aus verzinktem Stahl gem. Statik
- Stahlbau gem. FEM – EU-Norm
- prüffähige Statik gegen Mehrpreis möglich
- Ausführung gem. ArbStättV (Arbeitsstättenverordnung
Ihre Nutzen auf einen Blick
Bis zu Vervierfachung der Lagerkapazitäten
Kostensparende Erweiterung der vorhandenen Raumkapazität
Ressourcensparend und erweiter-, abbau- und wiederverwendbar
Für die unterschiedlichsten Anforderungen nutzbar – egal ob zusätzliche Lagerkapazitäten oder Sozialräume

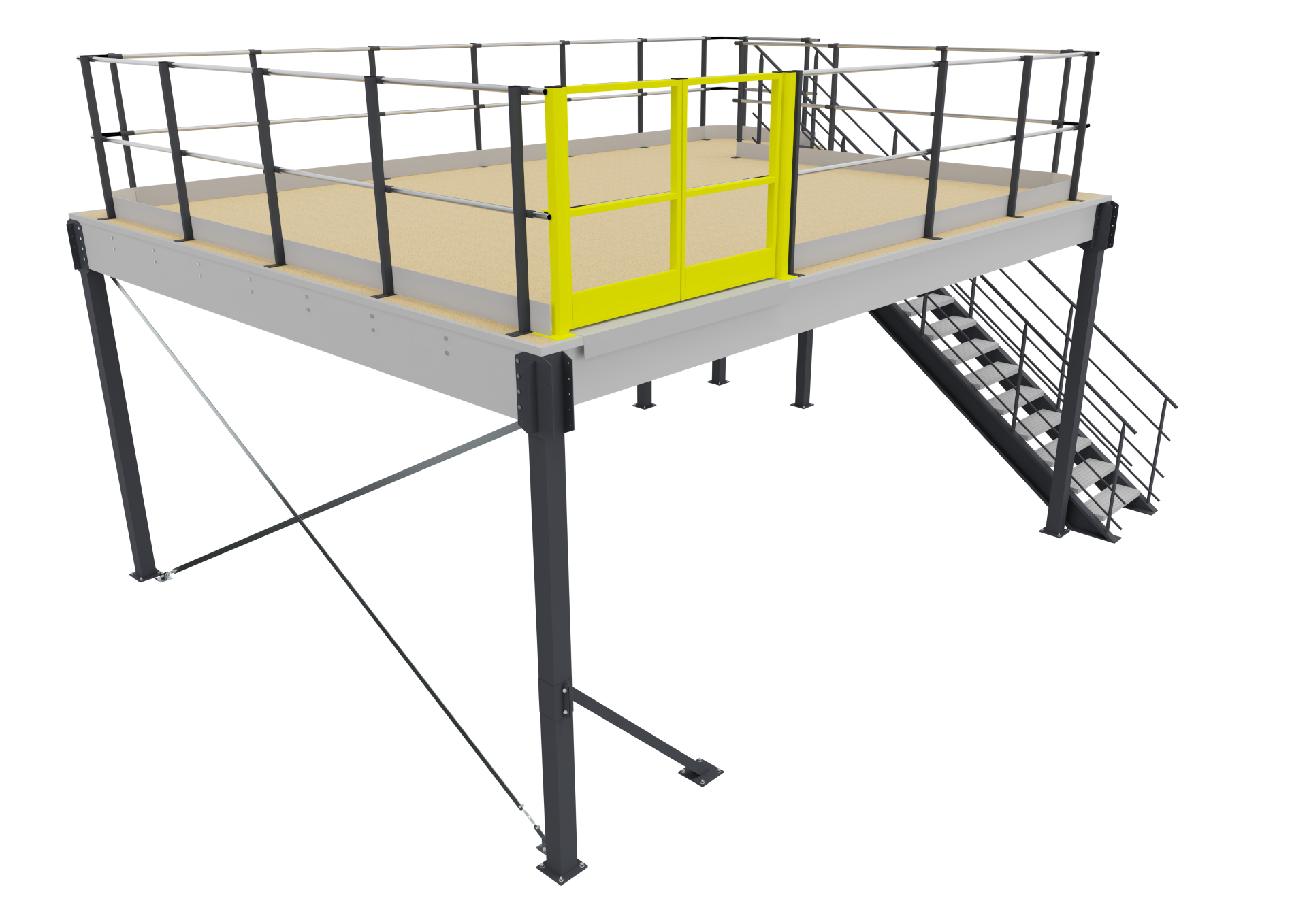

Bestandteile unserer Stahlbaubühnen
Unsere Stahlbühnen sind robust und selbstragend und zu 100% vorgefertigt.
Somit fallen vor Ort keinerlei Stahlbauarbeiten an.

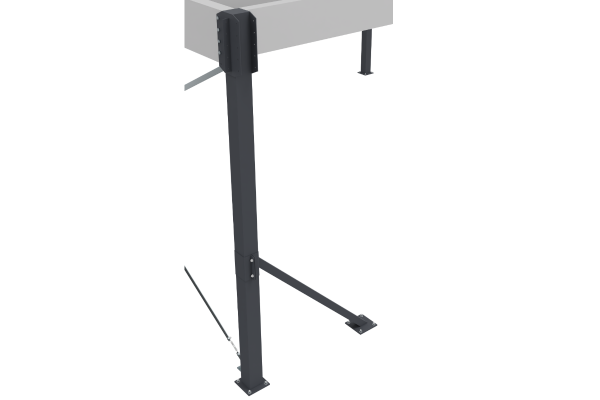

Stützen

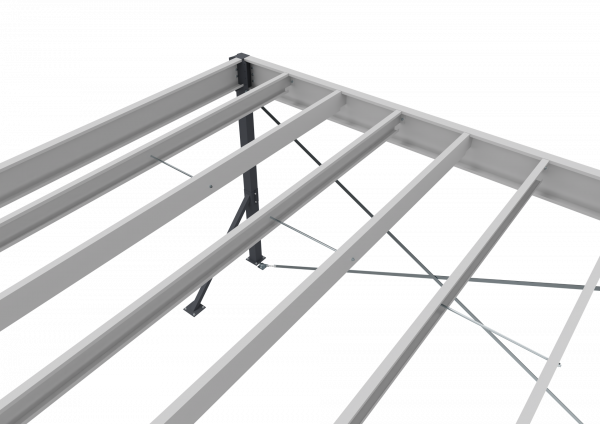

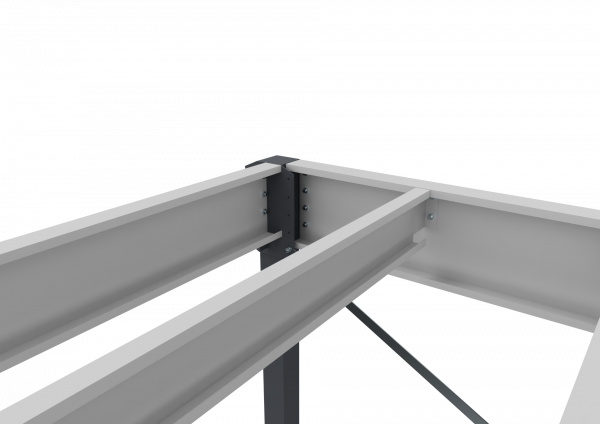

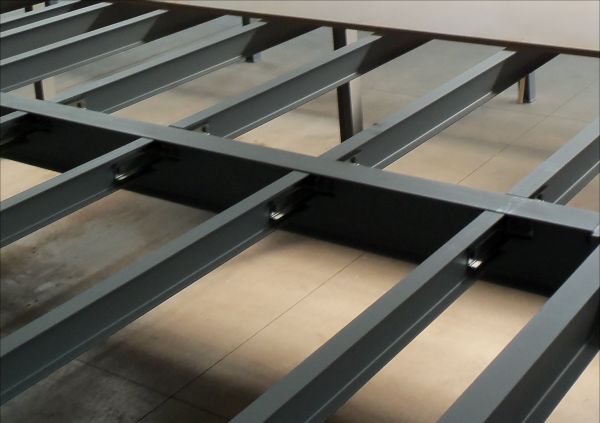

Traversen
Die Traversen sind präzise C-Profile mit einer Höhe von 150 bis 400 mm. Auch hier erfolgt die Profilauswahl anhand der statischen Anforderungen.
Unser bewährtes Befestigungssystem
- Abb. 1: Befestigung der Haupttraverse an der Stütze
- Abb. 2: Verstärkung der Bühne durch Zwischenträger
- Abb. 3: Verstellbar Traversen und Zwischenträger (optional)
Bühnenformen
Drei unterschiedliche Bühnenformen garantieren eine optimale Nutzung der Gegebenheiten.

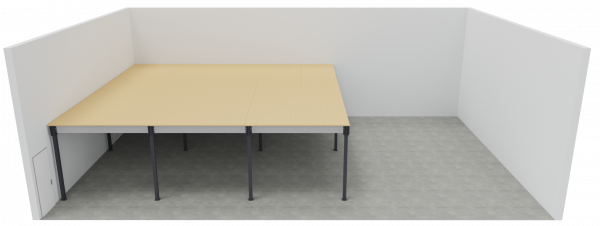

- Rechteck

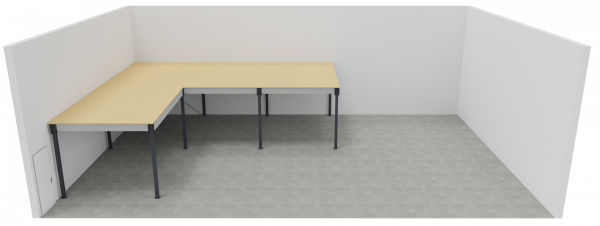

- L-Form

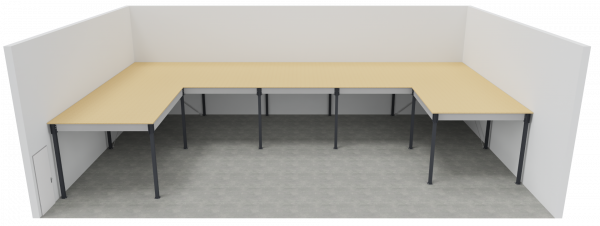

- U-Form

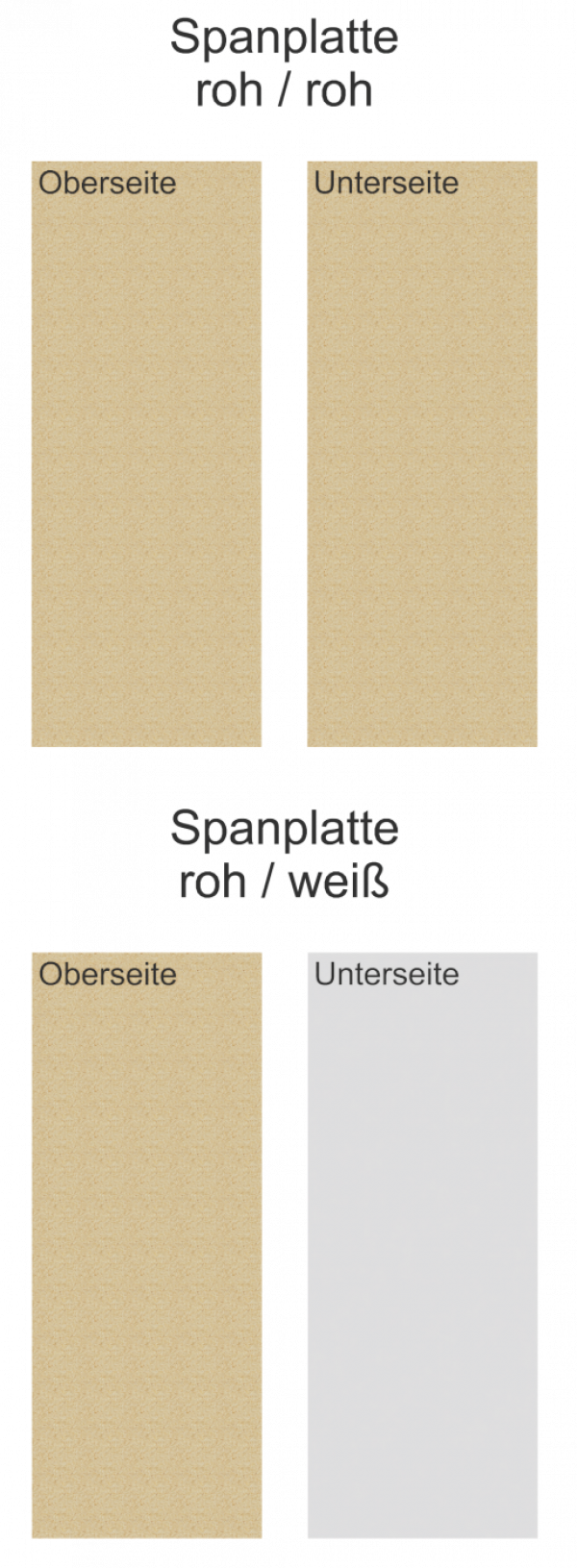

Böden
- BERGER Lagerbühnen können mit unterschiedlichen Böden, je nach Anforderung, ausgestattet werden. Die Böden werden auf den Traversen und Zwischenträgern befestigt.
- Standard: Spanplatte 38 mm, Oberseite unbeschichtet, Unterseite weiß
Optional:
- Spanplatte P5 (feuerhemmend, wasserabweisend), Dicke 2×22 mm Nut-Feder-Verbindung, roh
- Spanplatte P6, Dicke 38 mm, mit weißer Unterseite
- Trockenboden mit Profilstahlblech
- Metallgitterrost
- Riffelblech
Traglasten
BERGER Lagerbühnen bieten Traglasten von 250 kg/m² bis zu 1.000 kg/m².

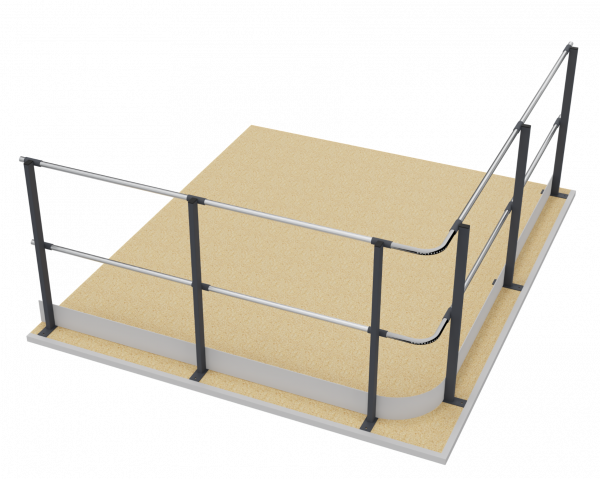

Geländer
Das Geländer sichert die Mezzanine ab und sorgt für ein sicheres Arbeitsumfeld.
- 1.100 mm hoch, Handlauf aus Ø30-mm-Rohr
- Stütze mit verschweißter Fußplatte
- auf dem Boden der Lagerbühne befestigt
- Fußleiste, 150 mm hoch
- NF EN ISO 14122-1 bis 3 und NF E 85-015

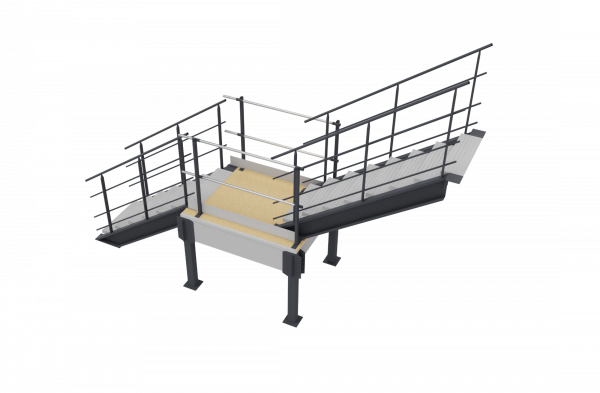

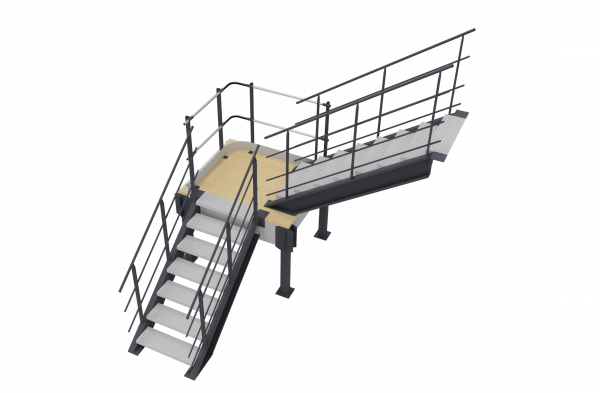

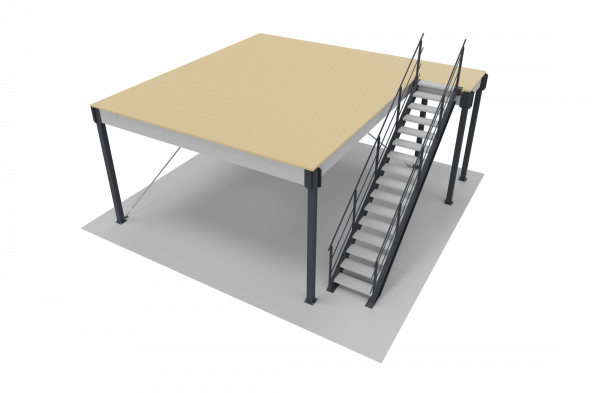

Treppen
Die sichere Benutzung der Lagerbühne wird durch die optimale Wahl der Treppe gewährleistet.
Die Treppen bestehen grundsätzlich aus zwei Treppenwangen, einem Geländer analog zur Bühne und Treppenstufen aus Gitterrost.
- Neigung 35°, 38° oder 45°
- Nutzbreite: 600, 800, 1.100 oder 1.200 mm
- Gesamtbreite: 760, 960, 1160 oder 1360 mm
- NF EN ISO 14122-1 bis 3 und NF E 85-015

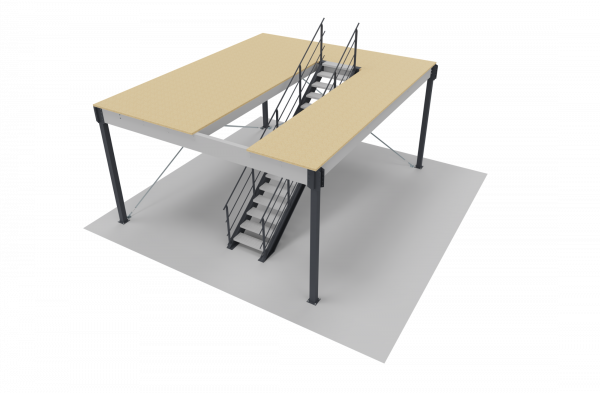

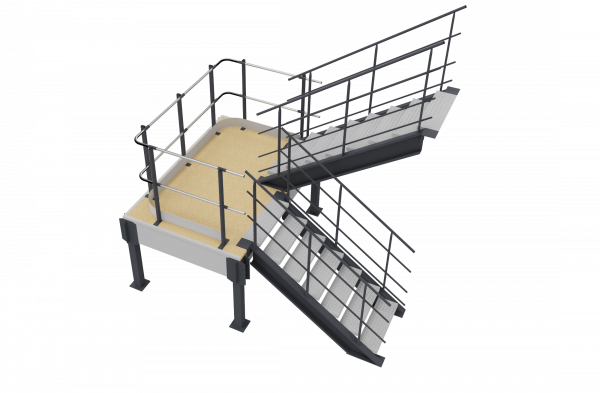

- Optionales Zwischenpodest für zweiläufige Treppen
- Alternative Treppen erhältlich
Extras und optionales Zubehör
BERGER Stahlbaubühnen können zusätzlich mit folgenden Dingen ausgestattet werden:
- Übergabestation

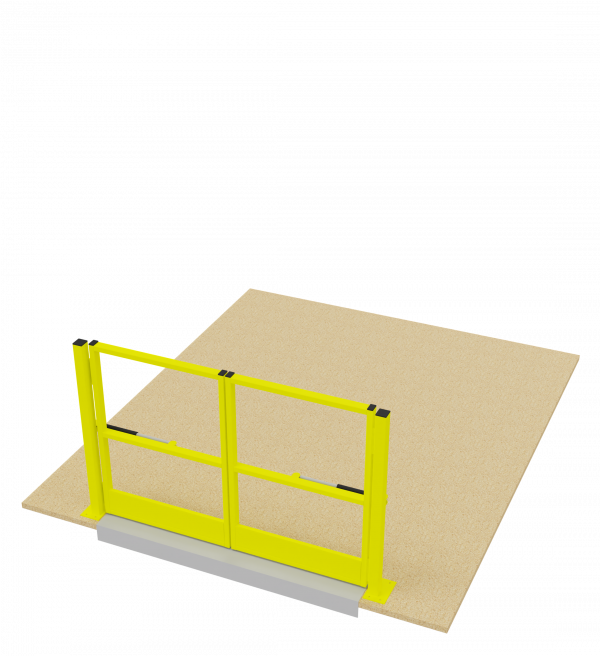

- Doppelflügeltür mit Gasdruckfeder zur automatischen Schließung

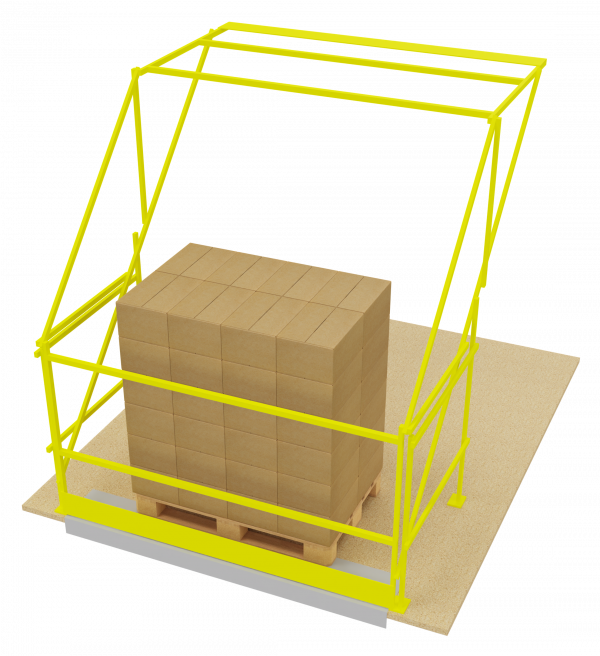

- Sicherheitsschleuse/Schwenkschleuse
- Aufbaupodest bei zweiter Treppe
Was sind Stahlbaubühnen?
Stahlbaubühnen, Lagerbühnen oder auch Mezzaninen sind eine äußerst stabile und kosteneffiziente Möglichkeit zusätzliche Raumkapazitäten in Ihrem Betrieb zu schaffen. Sie bestehen aus warm- oder kaltgewalztem Stahl, werden genau nach ihren Bedürfnissen geplant und standardmäßig mit Spanplatten belegt. Durch unser breites Angebot an Zubehör wird die Lagerbühne auf Ihre Anforderungen zugeschnitten. Egal ob verschiedene Treppenarten, unterschiedliche Bodenbeläge, Übergabestationen für Paletten und Lagergüter oder Palettenschleusen – bei uns finden Sie die passenden Zubehörteile. Die Montage der 100% vorgefertigten Lagerbühne erfolgt mit REGALWERK ohne jegliche Stahlbauarbeiten vor Ort.
Unser Service für Sie
- Professionelle 3D-Planung nach Ihren Angaben
- Beratungstermin vor Ort
- Auf Wunsch: Planung und Durchführung der Montage
- After-Sales Angebote

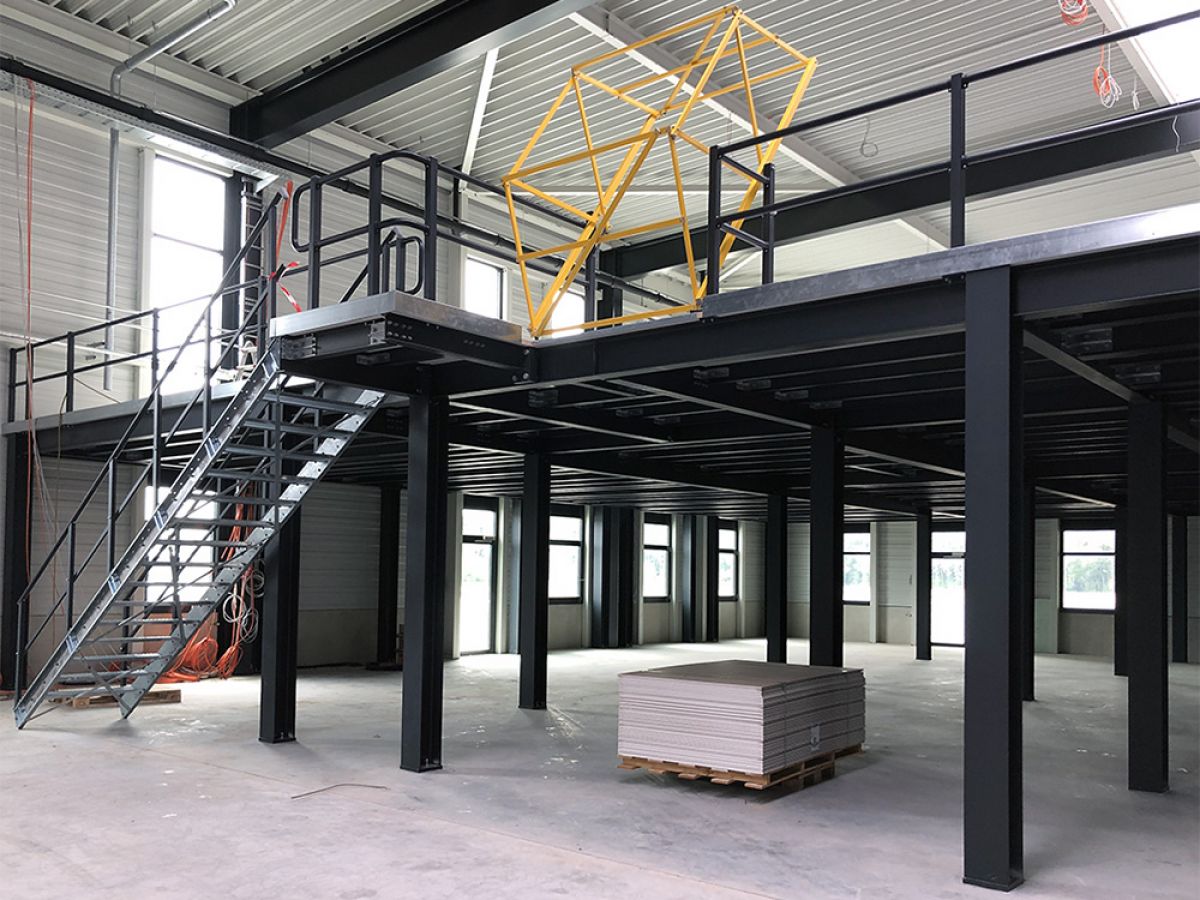

Raumsparend lagern
Mit Stahlbaubühnen können vorhandene Raumressourcen bis in den kleinsten Winkel vervielfacht werden. Wir entwickeln durchdachte Lösungen unter Berücksichtigung der räumlichen und statischen Gegebenheiten, die perfekt auf die Kundenanforderungen zugeschnitten sind.
Ob in Produktion, Lager oder Verkaufsräumen, mit Lagerbühnen von kann der vorhandene Raum durchaus verdoppelt oder gar vervierfacht werden.
Dank unserer hochwertigen Systemkomponenten für Stahlbühnen ist ein Flächenzuwachs ohne Neubaumaßnahmen möglich – schnell, terminsicher und in beispielhafter Qualität.
Anwendungsbereiche der Stahlbaubühnen

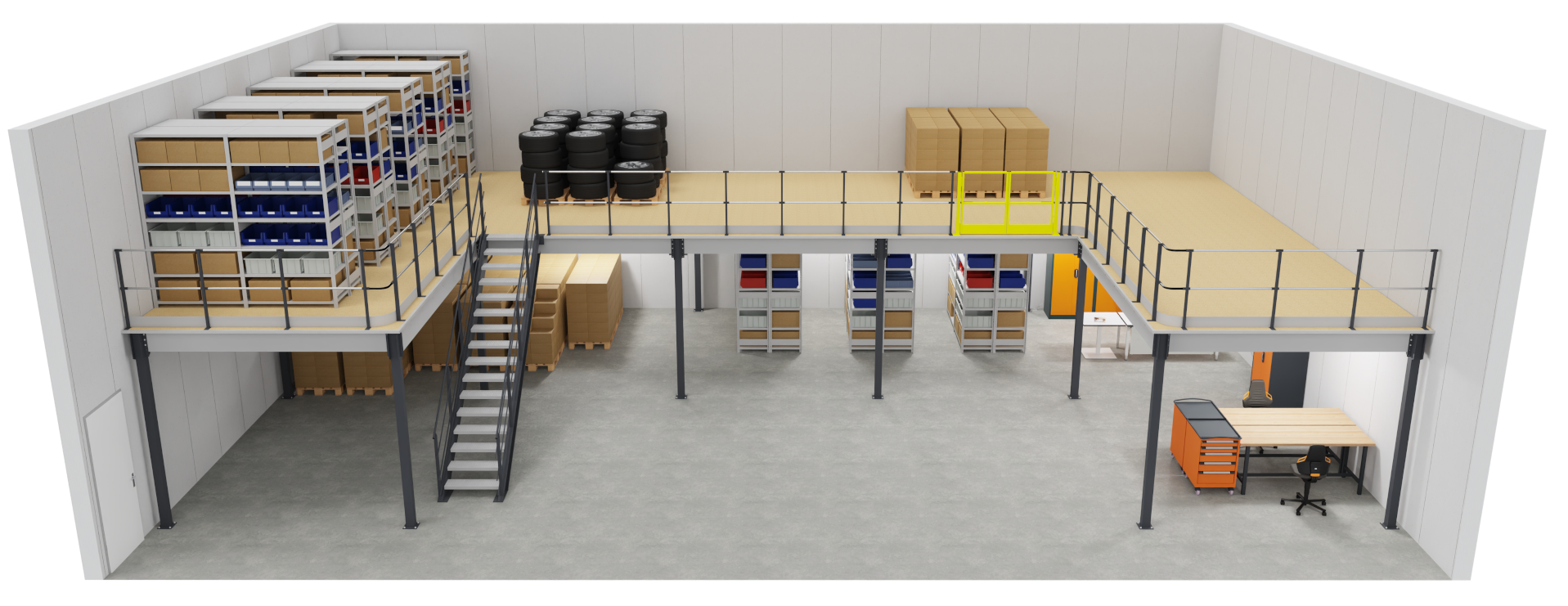

U-Bühne mit gerader Treppe

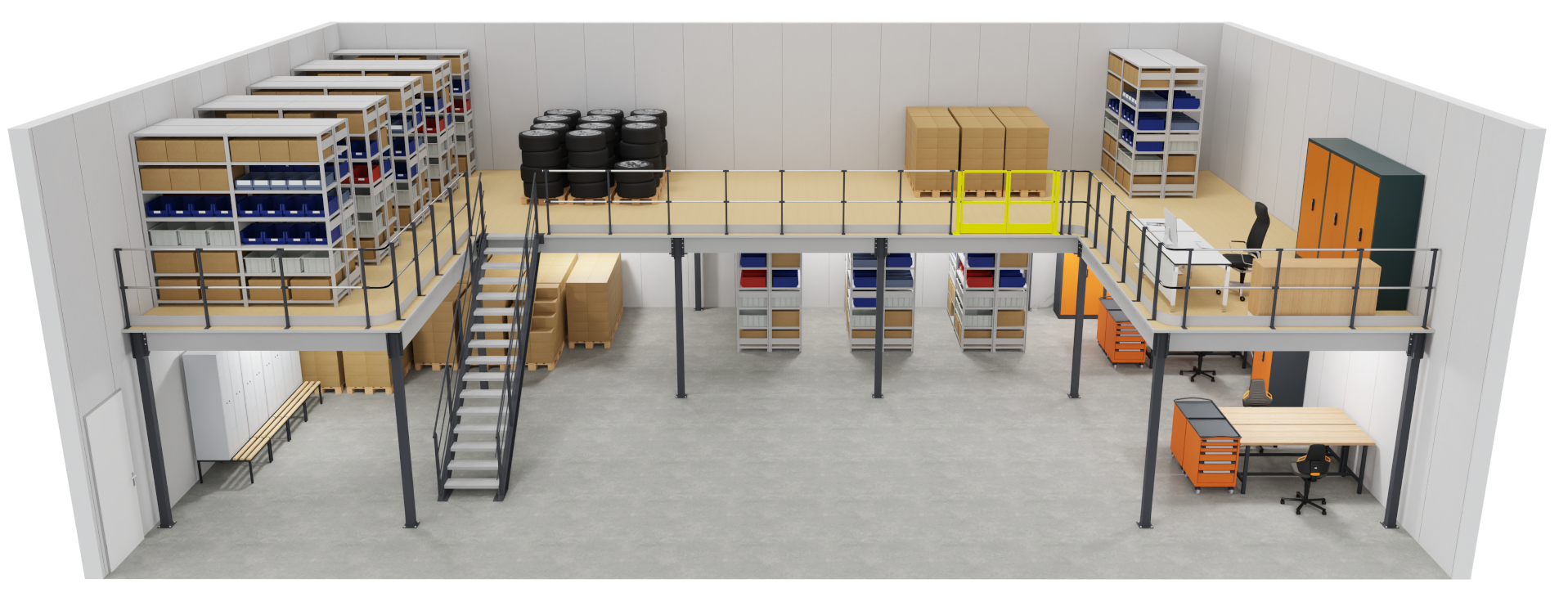

U-Bühne zusätzlich mit Arbeitsplatz auf der Bühne und Spinden unter der Bühne.

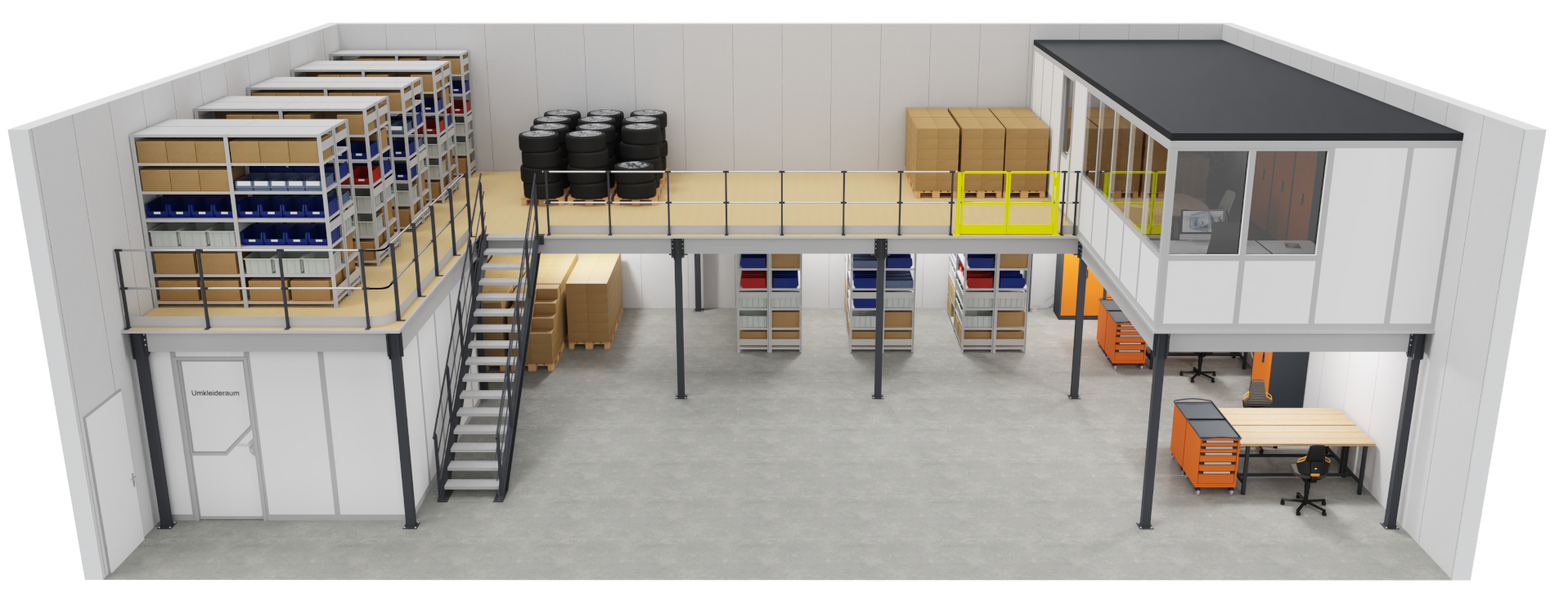

U-Bühne zusätzlich mit Hallenbüro auf der Bühne und Sozialraum unter der Bühne

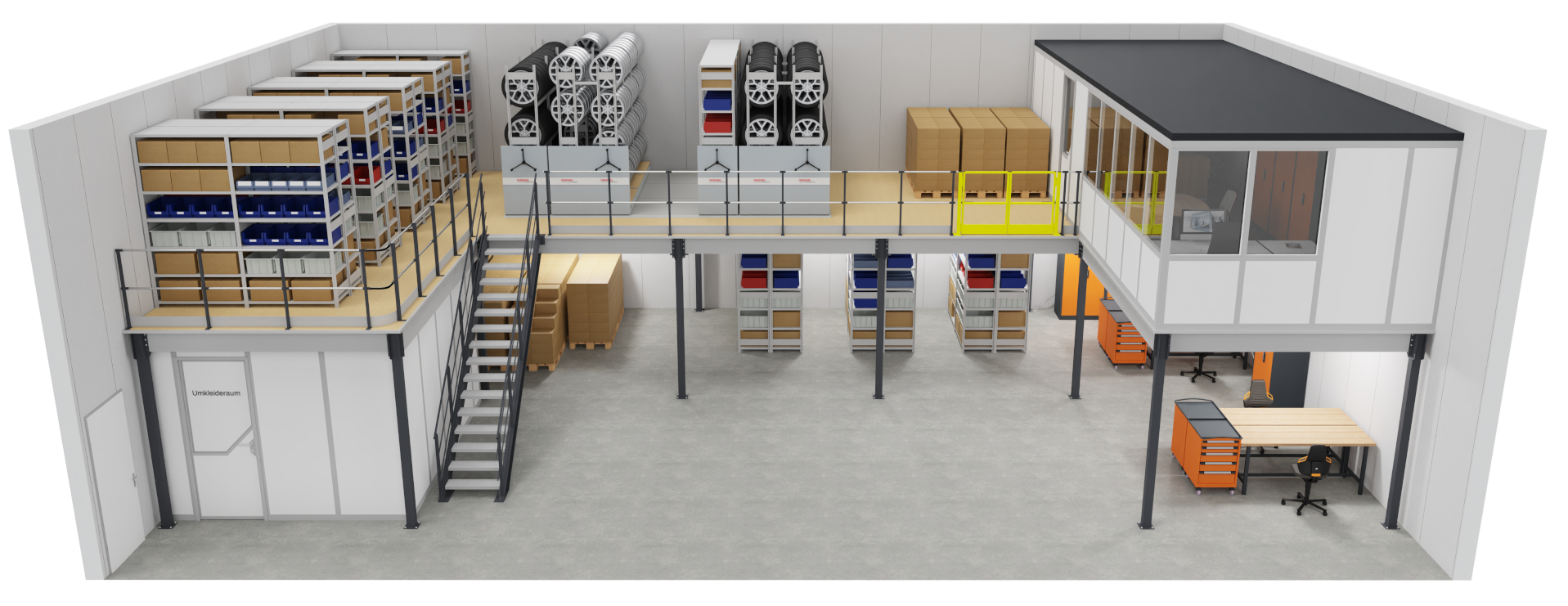

U-Bühne zusätzlich mit Verschiebe-Reifenregalen Rolling-BERT
